簡(jiǎn)    介：EP-701C是一款新型氮、磷、溴協(xié)效的聚烯烴低鹵環(huán)保阻燃劑。與傳統(tǒng)溴系阻燃劑相比，EP-701C中不含Sb2O3，溴含量低，阻燃劑不析出。EP-701C的阻燃制品可達(dá)到UL94 V-0（厚度1.5mm以下）級(jí)別，并100℃烘烤168h后，仍可通過UL94 V-2（0.75、1.5、3.0mm）測(cè)試，尤其對(duì)于片材，EP-701C阻燃效率更佳，可通過UL94 V-0（0.4mm）級(jí)別，并100℃烘烤72h后，材料阻燃性能可保持UL 94V-0（0.4mm）級(jí)，100℃烘烤168h后，仍可通過UL94 V-2（0.4mm）測(cè)試。阻燃制品可控制溴含量≤900ppm，達(dá)到IEC 61249-2-21的無(wú)鹵要求。此外，阻燃制品具有密度小、發(fā)煙量低、模具腐蝕性小等特點(diǎn)，主要用于制造電器插座、電器骨架、汽車接插件等產(chǎn)品，并且適用于片材類產(chǎn)品。

優(yōu)    點(diǎn)：

1、EP-701C用于PP中，阻燃制品的溴含量≤900ppm，能夠滿足制件無(wú)鹵要求。

2、EP-701C用于PP中，無(wú)需添加三氧化二銻，且阻燃劑不析出。

3、EP-701C用于PP中，100℃烘烤168h后，仍可通過UL94 V-2（1.5mm）測(cè)試。

指    標(biāo)：

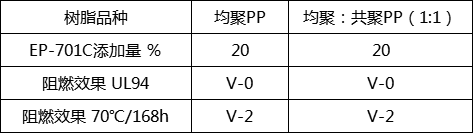

推薦用量：

包裝/儲(chǔ)存：25kg/包；按一般化學(xué)品運(yùn)輸，儲(chǔ)存于干燥陰涼處,避免陽(yáng)光直曬。

加工注意事項(xiàng)：

（1）EP-701C用于PP中時(shí)，不建議使用強(qiáng)剪切的螺桿組合。

（2）EP-701C用于PP中時(shí)，不能與Sb2O3類阻燃劑混合使用。

（3）EP-701A用于PP中時(shí)，加入某些助劑可能會(huì)導(dǎo)致阻燃樹脂顆粒外觀性能或阻燃性能的不良影響，對(duì)于助劑的選擇必須進(jìn)行謹(jǐn)慎的評(píng)估（特別：不能加碳酸鈣做填料）。

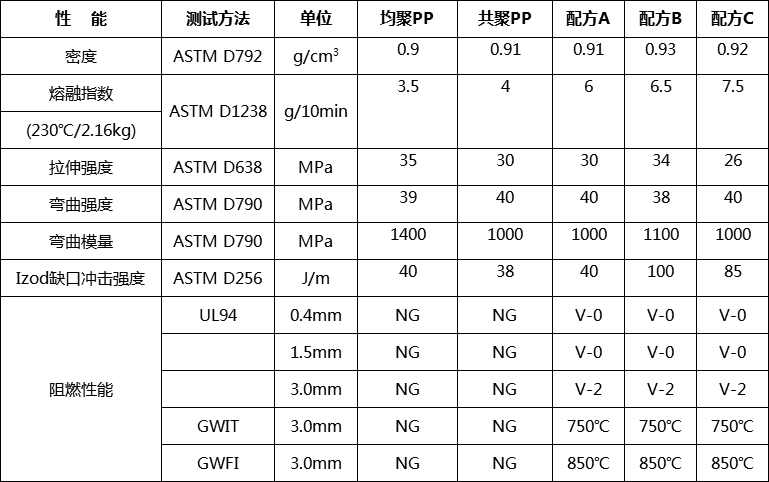

經(jīng)典性能：

備注：以上所有應(yīng)用數(shù)據(jù)為EP-701C的典型值。
